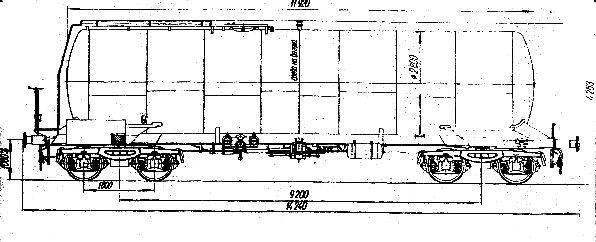

4-ACHSIGER KESSELWAGEN FÜR ERDÖLPRODUKTE Uacs
Diese spezialisierten RIV / UIC- anerkannten Wagen sind zur Beförderung von Erdölprodukten bestimmt. Der Behälter besteht aus zylindrischen Gliedern der Blechdicke 6 mm bzw. 7 mm sowie aus zwei sphärischen Böden der Dicke 8 mm. Er ist oben mit einer Einfülluke mit lichter Öffnung 500 mm und unten zum Ablassen durch einen Haupthahn mit lichter Öffnung 150 mm sowie 4 Seitenhähnen vom Typ GESTRA mit lichter Öffnung 100 mm versehen.
Zum Schutz des Behälters vor Über- und Unterdruck ist ein doppelwirkendes Sicherheitsventil montiert, das bei Überdruck von 0,15 MPa und bei Unterdruck von 0,02 MPa anschlägt. Der Behälter ist weiter mit einer luftdruckausgleichenden Einrichtung versehen, welche die schnelle Ausladung der geladenen Erdölprodukte garantiert. Der Kessel hat ein Fassungsvermögen von 71 m³.
Der Rahmen ist eine Schweisskonstruktion. Er besteht aus zwei gleichen Konsolteilen, die mit einem Rückenbalken verbunden sind. Die Konsolteile entsprechen den Montagebestimmungen für selbsttätige Kupplungen vom Typ UIC 530-1. Der Wagen ist mit Knorr-Luftdruckbremse Typ KE-GP und automatischem SAB-Regler DRV2A-600 versehen.
Eigengewicht / Maximales Ladegewicht 20,6 t / 59,4 t v max in km/h leer / beladen 120 / 100 Drehzapfenabstand in mm 9200 Wagenlänge über Puffer in mm 14240 Länge des Rahmens zw.d.Stirnbalken in mm 13000 Laufgleichmässigkeit W2<4,25 Minimaler Radius in m 35
